# ARUBA MOBILITY CONTROLLER

**ARUBA MOBILITY CONTROLLER SETUP SEARA CAPTIVE PORTAL**

**Configuration Authentication**

 สร้างโปรไฟล์สำหรับ Server Radius Authentication ของ Seara เพื่อใช้เรียกหน้า Captive Portal โดยการเพิ่ม Profile Group Server และกำหนดค่าของ Server RADIUS Seara ดังนี้

* Configuration >> Authentication >> Create Server Groups >> Create Servers

![Configuration Server Options](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J0ZDmOIXE8d2TK%2F0.jpeg?generation=1613121497596236\&alt=media)

* Configuration Server Options

ข้อมูลการกำหนดค่า RADIUS Server ของ Seara มีดังนี้

IP Address : 137.184.xxx.xxx (IP Address Seara RADIUS Server)

Auth Port : 1812

Acct Port : 1813

Shared Key : ให้ดูจากใน Email ที่ส่งให้

![Configuration Server Options](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J1KGpaP-pk-XYc%2F1.jpeg?generation=1613121497596391\&alt=media)

* เมื่อกำหนดค่าเรียบร้อยให้กด Submit >> Pending เพื่อ Save การตั้งค่า

**Configuration Roles & Policies**

สร้างโปรไฟล์กำหนดค่า Roles & Policies สำหรับ Seara RADIUS เพื่อให้ Access ออก Internet ได้เมื่อ Login สำเร็จ

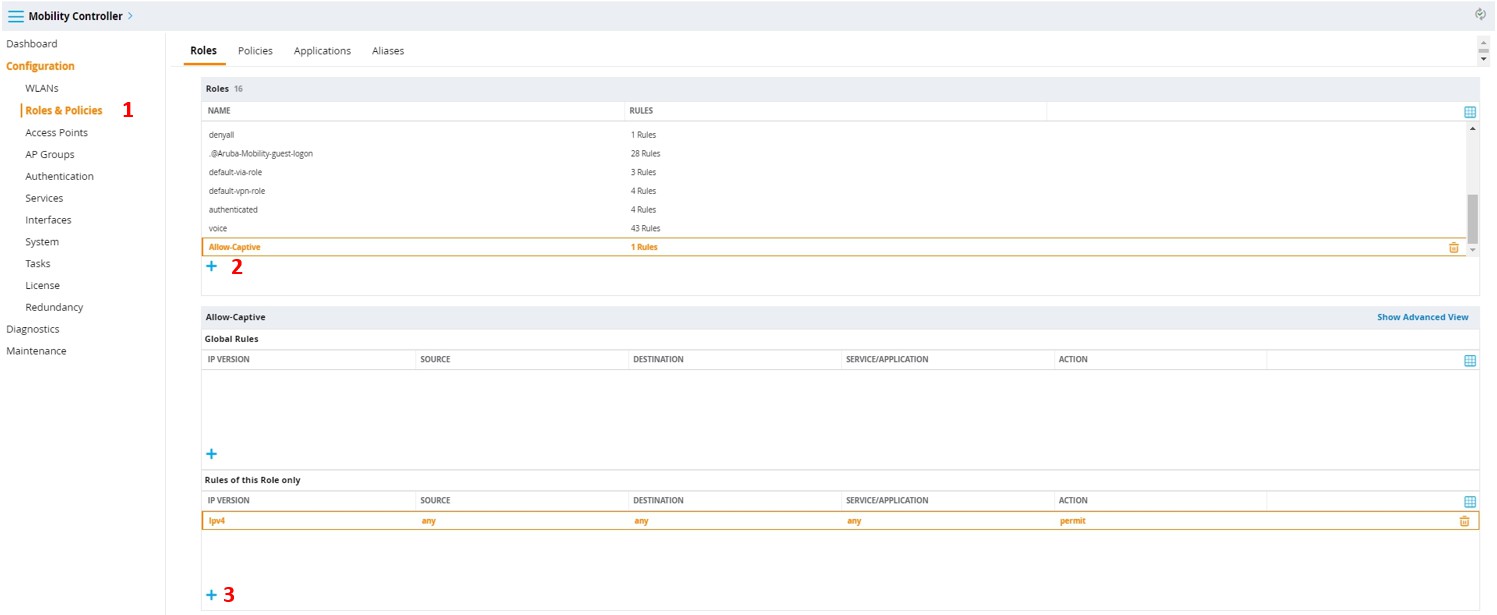

* Configuration >> Roles & Policies >> Roles >> Create Roles

![](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J2g3XidmmZw7yI%2F2.jpeg?generation=1613121497595982\&alt=media)

![เลือก Rule Type เป็น Access Control](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J3VqWsgO2TfANx%2F3.jpeg?generation=1613121497596076\&alt=media)

![](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J4RLh8WDb16E9V%2F4.jpeg?generation=1613121497596464\&alt=media)

* เมื่อกำหนดค่าเรียบร้อยให้กด Submit >> Pending เพื่อ Save การตั้งค่า

**Configuration Aliases**

* Configuration >> Roles & Policies >> Aliases >> Create Aliases

![Allow Aliases List](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J5Ejdq3mzBv7ve%2F5.jpeg?generation=1613121497619092\&alt=media)

* เมื่อกำหนดค่าเรียบร้อยให้กด Submit >> Pending เพื่อ Save การตั้งค่า

**Aliases List for Social Login**

**Facebook log-in**

\*.facebook.com

\*.facebook.net

\*.akamaihd.net

\*.digicert.com

\*.fbcdn.net

\*.fb.com

\*.fbsbx.com

**Line.me**

\*.line.me

\*.line-apps.com

\*.line-scdn.net

**Youtube**

\*.youtube.com

\*.youtube.be

\*.googlevideo.com

**Seara**

157.245.200.44

\*.seara-portal.net

**Configuration WLANs**

สร้างโปรไฟล์ SSID ที่จะใช้งาน Seara Captive Portal และผูกกับโปรไฟล์ external Captive Portal ของ Seara

* Configuration >> WLANs >> Create SSID Name

![Create SSID With External Captive Seara and Select AP Group](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J6IwP2lLOAopdo%2F6.jpeg?generation=1613121497596186\&alt=media)

![Vlan Setting](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J71_CE27PrEYpJ%2F7.jpeg?generation=1613121497595931\&alt=media)

![External Captive Portal Setting](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J86x3ydpsmwCIn%2F8.jpeg?generation=1613121497611266\&alt=media)

Security >> ClearPass or other external Captive Portal

ผูกโปรไฟล์ของ Authen Servers Seara ที่ได้สร้างไว้ก่อนหน้า และใส่ URL สำหรับเรียกหน้า Login เมื่อ Login สำเร็จให้ Redirect ไปยัง URL ของ Seara เพื่อ Access เข้าใช้งาน Internet โดยตัวอย่างจะใช้เป็น demo.seara-portal.net ซึ่งจะสามารถเปลี่ยนชื่อ Domain ตาม Site ของทาลูกค้า เช่น **yousitedomain*****.seara-portal.net*** เป็นต้น

* Auth servers : Select Profile Seara Auth
* Host : **yoursitedomain**.seara-portal.net
* Page : /login
* Redirect URL: https\://**yoursitedomain**.seara-portal.net

![Default role of Profile SSID Name ](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9J9TGa3Nl4fn0nH%2F9.jpeg?generation=1613121497596155\&alt=media)

* เมื่อกำหนดค่าเรียบร้อยให้กด Submit >> Pending เพื่อ Save การตั้งค่า

**Configuration L3 Authentication**

กำหนดค่าโปรไฟล์ L3 Authentication สำหรับ RADIUS Server ของ Seara เพื่อเชื่อมการทำงานของ RADIUS และ SSID Profile ที่ใช้งาน Captive Portal Authentication ของ Seara

* Configuration >> Authentication >> L3 Authentication >> Captive Portal Authentication
* Edit Profile: <.@Aruba-Mobility_cppm_prof> **(SSID Name)**

![L3 Authentication Setting](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9JA-EscU3_fAeO-%2F10.jpeg?generation=1613121497596129\&alt=media)

![L3 Authentication Setting](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9JBilpiMznS_C6J%2F11.jpeg?generation=1613121497621941\&alt=media)

* เมื่อกำหนดค่าเรียบร้อยให้กด Submit >> Pending เพื่อ Save การตั้งค่า

**Configuration AAA Profile**

กำหนดค่า AAA Profile เพื่อระบุ Role และการเรียกใช้งาน Account Authentication Server สำหรับ Seara RADIUS

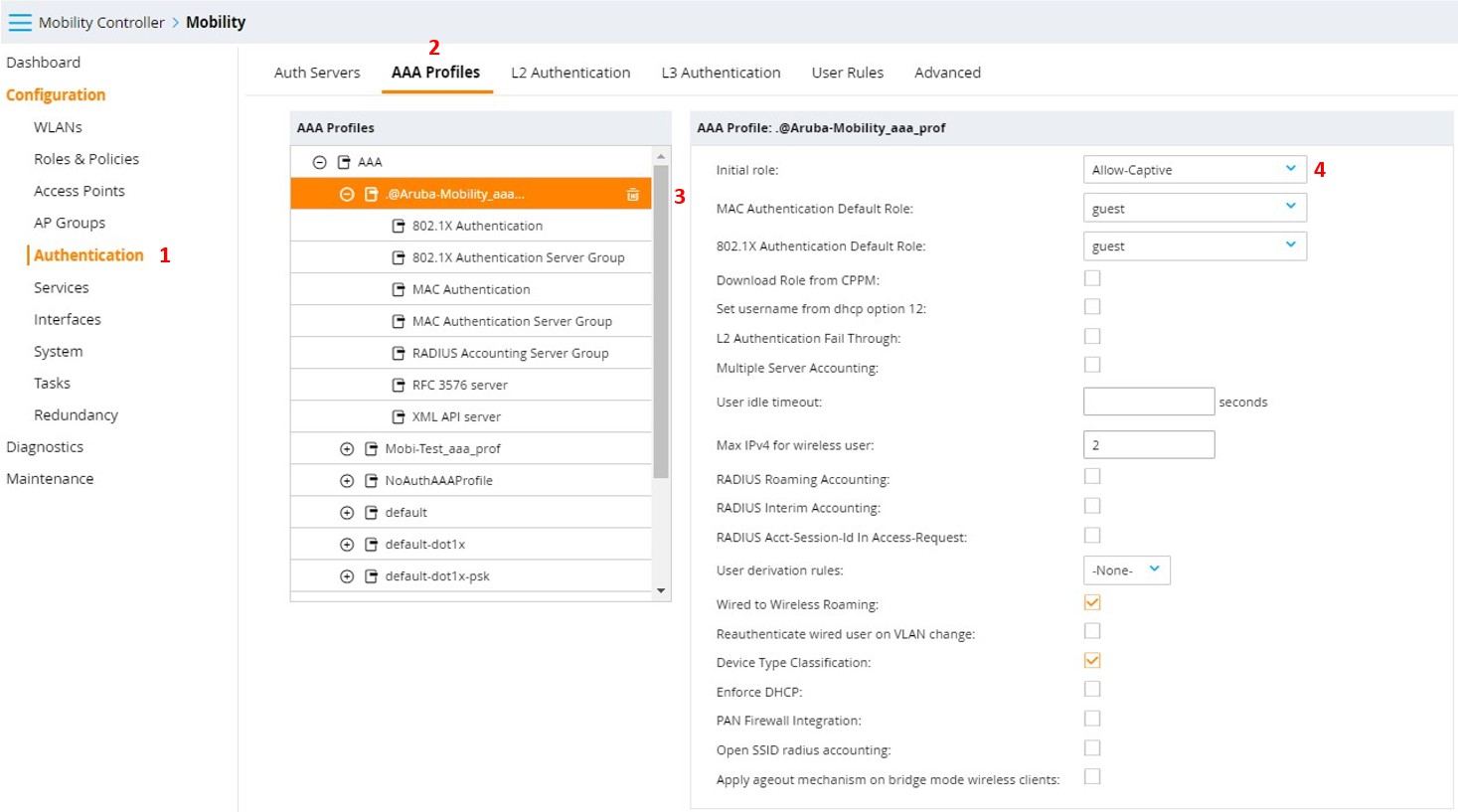

* Configuration >> Authentication >> AAA Profile

![กำหนด initial role สำหรับ Seara Captive](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9JCsBrGKj8llxqK%2F12.jpeg?generation=1613121497599323\&alt=media)

* Configuration >> Authentication >> AAA Profile >> MAC Authentication Sever Group

![กำหนด Authentication Server ให้เป็นของ Seara RADIUS Server](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9JDThwB_Y7Dh3oa%2F13.jpeg?generation=1613121497596204\&alt=media)

* Configuration >> Authentication >> AAA Profile >> RADIUS Accounting Sever Group

![กำหนด Authentication Accounting Server ให้เป็นของ Seara RADIUS Server](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2Fseara-manual%2F-MTKKLbOJjQ43lBhm3d9%2F-MTKX9JExXXwjYNb4y6f%2F14.jpeg?generation=1613121497596009\&alt=media)

* เมื่อกำหนดค่าเรียบร้อยให้กด Submit >> Pending เพื่อ Save การตั้งค่า
