# Internet Traffic Log

ระบบการส่ง Log จาก Microtik ไปเก็บยังระบบ Cloud ของ Seara จะประกอบไปด้วย Logfile 2 ส่วน คือ

* **Hotspot Log** คือ Log file ที่มีการเก็บค่า การเข้าใช้งานของผู้ใช้งาน คือ Login , Logout และ ข้อมูลทางเครือข่ายที่ระบบ IP Address และ MAC Addess ของผู้ใช้งานนั้นๆ
* **Firewall Log** คือ Log ที่มีการเก็บค่า Internet Traffic จากการเข้าใช้งาน Internet ของผู้ใช้งาน โดยจะเป็น Log มาตรฐานที่ระบุข้อมูล IP Adress ต้นทาง ปลายทาง , Port และ Protocol ที่ใช้งาน

โดยจะต้องตั้งค่าการส่ง Log ทั้ง 2 รูปแบบให้ถูกต้องตามรูปแบบที่กำหนดโดยมีขั้นตอนดังนี้

## 1. ตั้งค่ารูปแบบการส่ง Hotspot Login , Logout

<mark style="color:orange;">**IP -> Hotspot -> UserProfile -> Hotspot User Profile ->Script**</mark>

&#x20;  &#x20;

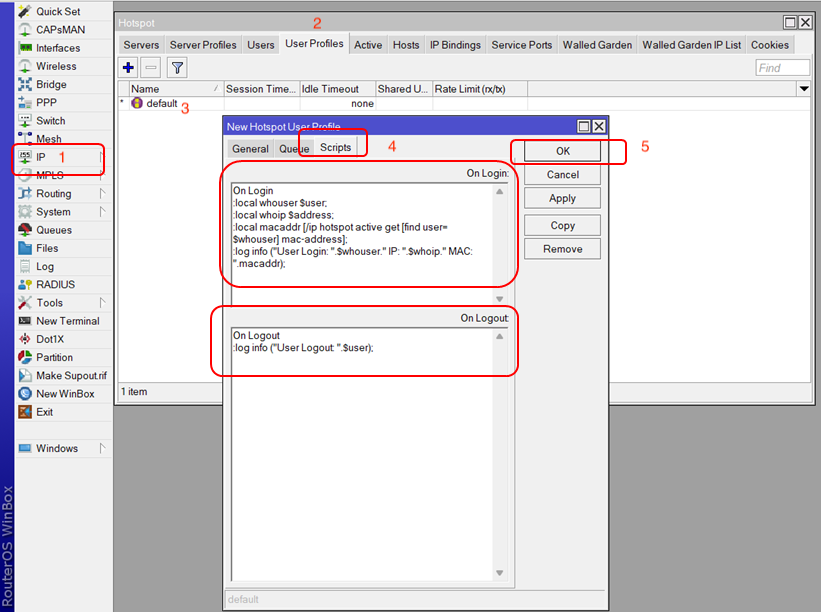

<figure><img src="https://71561992-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-M-OjnKhMWq_4gll0i0s%2Fuploads%2FzO0Uxw7eP9nhOsFawFRh%2FHotspot%20User%20Profile.png?alt=media&#x26;token=25a929ba-1fd9-439e-b21d-51ffcbf283e0" alt=""><figcaption><p>ขั้นตอนการตั้งค่า Script ของ Hotspot Profile</p></figcaption></figure>

{% tabs %}
{% tab title="OnLogin: " %}
:local whouser $user;

:local whoip $address;

:local macaddr \[/ip hotspot active get \[find user=$whouser] mac-address];

:log info ("User Login: ".$whouser." IP: ".$whoip." MAC: ".macaddr);
{% endtab %}

{% tab title="OnLogout:" %}
:log info ("User Logout: ".$user);
{% endtab %}
{% endtabs %}

## 2. ตั้งค่า SysLog  Server สำหรับส่ง Internet Traffic&#x20;

<mark style="color:orange;">**System -> Logging -> Action**</mark>

<figure><img src="https://71561992-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-M-OjnKhMWq_4gll0i0s%2Fuploads%2F1nrhlwMcr8PZb48ZNnQa%2FRemote%20Log.jpg?alt=media&#x26;token=2f67778d-82ec-42e7-8a07-b1f73aa01c8c" alt=""><figcaption><p>การตั้งค่า Syslog Server</p></figcaption></figure>

&#x20;    **Name:** SearaLog&#x20;

&#x20;    **Type:** remote

&#x20;    **Remote Address:** ค่า IP Address ของ Syslog Server (เช็คจาก Email ที่ได้รับ)

&#x20;    **Remote Port:**  ค่า IP Address ของ Syslog Server  (เช็คจาก Email ที่ได้รับ)

## 3. ตั้งค่าการส่ง Internet Traffic Log

<mark style="color:orange;">**System -> Logging -> Rule**</mark>

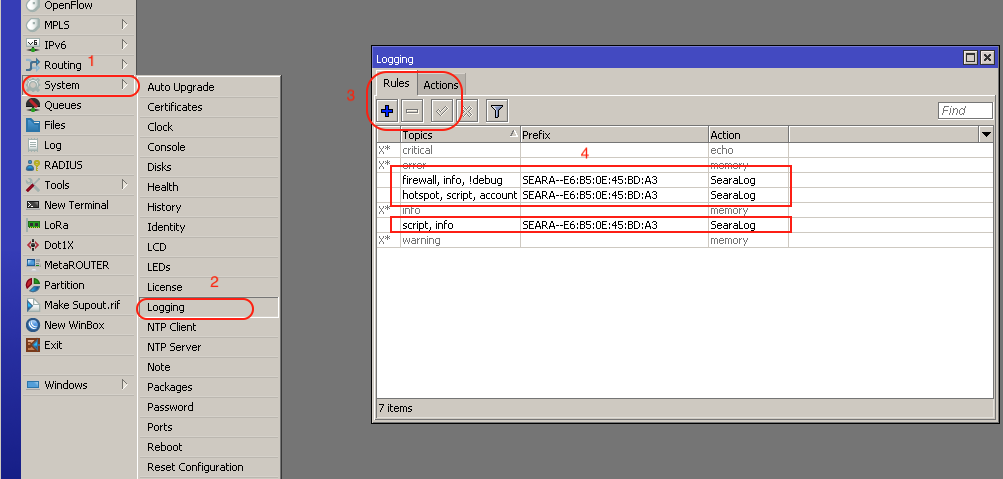

<figure><img src="https://71561992-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-M-OjnKhMWq_4gll0i0s%2Fuploads%2Fo0cyMKahvQSmPxShkNBc%2FLog%20Rule.png?alt=media&#x26;token=fd44fe17-c798-46ee-afbf-5c7b5f8664cf" alt=""><figcaption><p>การตั้งค่า Logging Rule</p></figcaption></figure>

เป็นการกำหนดให้ส่ง hotspot log ,DHCP Lease Log และ firewall Log ไปยัง Syslog server ที่ได้มีการตั้งค่าไว้ในข้อ 2

&#x20;**Rule1:**       hotspot, script,account สำหรับส่งข้อมูลการ Login ,Logout ของ User

&#x20;**Rule2:**      firewall,info สำหรับส่งข้อมูล Internet Traffic ที่ User ใช้งาน

&#x20;**Rule3:**     script, info สำหรับส่งข้อมูล DHCP Lease&#x20;

{% tabs %}
{% tab title="Rule 1" %}
![](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-M-OjnKhMWq_4gll0i0s%2Fuploads%2FFp7fVsBc69ItyDWvbURB%2FScreenshot%202023-02-16%20at%2016.30.26.png?alt=media\&token=c263bb32-963f-47d2-98f8-49e080b2c230)
{% endtab %}

{% tab title="Rule2" %}
![](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-M-OjnKhMWq_4gll0i0s%2Fuploads%2FIebW3eov4Wix3o04fzae%2FScreenshot%202023-02-16%20at%2016.30.15.png?alt=media\&token=e231d0d7-9538-4c60-92ec-e56727d09d17)
{% endtab %}

{% tab title="Rule 3" %}
![](https://71561992-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-M-OjnKhMWq_4gll0i0s%2Fuploads%2Fd6RprapbeGnqb3xw1IgS%2FScreenshot%202023-02-16%20at%2016.35.24.png?alt=media\&token=a3f43f86-3f1c-45d4-b521-d25805f91602)
{% endtab %}
{% endtabs %}

&#x20;   ทุกรูปแบบการส่ง Log ให้กำหนดรูปแบบ Prefix ดังนี้

·                       **SEARA--( MAC Address ของอุปกรณ์ ที่ใส่ใน NAS)**&#x20;

&#x20;                        <mark style="color:orange;">**ตัวอย่าง**</mark> **SEARA--E6:B5:0E:45:BD:A3** &#x20;

\*\*ข้อควรระวัง คำว่า <mark style="color:red;">**SEARA ต้องเป็นตัวพิมใหญ่ และตามด้วย - จำนวน 2 ชุดติดกัน (--) หากตั้งค่าไม่ถูกต้อง Syslog จะไม่รับข้อมูลดังกล่าวเข้าไปเก็บในระบบ**</mark>

โดย Action: ให้เลือกเป็น SearaLog ที่สร้างไว้ในข้อ 2 เพื่อบอกให้ Microtik ส่งไปเก็บข้อมูลที่ Syslog Server

## 4. กำหนด Log Rule สำหรับส่ง Internet Traffic Log&#x20;

<mark style="color:orange;">**IP --> Firewall --> Filter Rules-> + (เพิ่มRule ใหม่)**</mark>

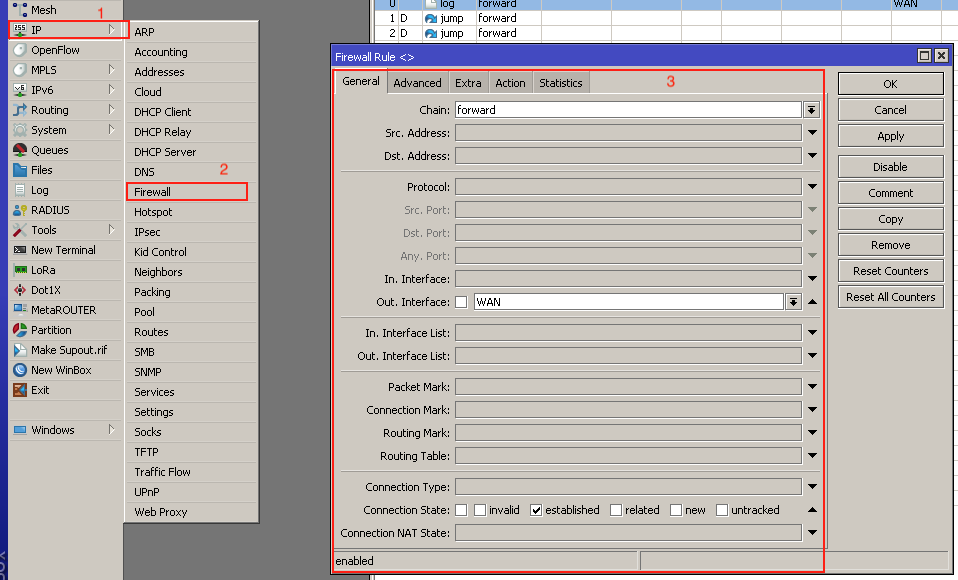

<figure><img src="https://71561992-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-M-OjnKhMWq_4gll0i0s%2Fuploads%2FOvZ8bLQngM7Rzg7VhYJy%2FFirewall%20Log.png?alt=media&#x26;token=6ac362db-76b9-43dd-9b91-afd9f31aac19" alt=""><figcaption><p>การตั้งค่า Firewall Rule สำหรับ Log</p></figcaption></figure>

&#x20;    ให้ตั้งค่าการส่ง Log ที่ Tab General และ Action ดังนี้

{% tabs %}
{% tab title="General" %}
Chain:Forward

Out Interface: WAN

Connection State: established&#x20;
{% endtab %}

{% tab title="Action" %}
Action: Log
{% endtab %}
{% endtabs %}

การตั้งค่าดังกล่าวเป็นการกำหนดให้ Traffic Firewall สำหรับ Forward Chain (Chain ที่อนุญาติให้ผู้ใช้งานออก Internet ส่ง Log การเข้าใช้งาน Internet ไปยังระบบ Log ซึ่งมีการตัังค่าให้ส่งไปยัง Syslog Server ตามข้อ 2

##
